旋挖贯注桩施工工艺详解

一、旋挖贯注桩工艺概述

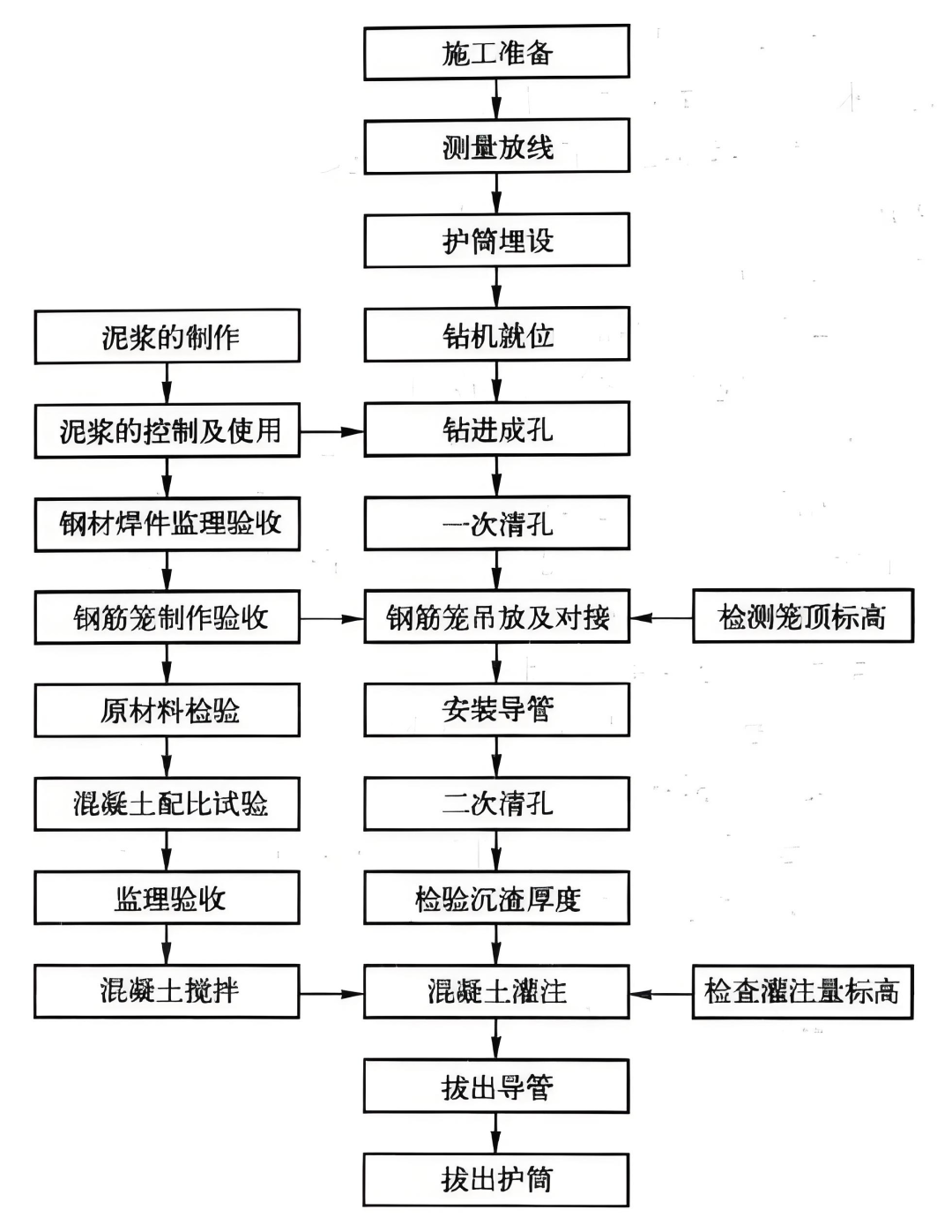

二、旋挖贯注桩 11 步标准施工工艺流程

1. 园地平坦（奠基施工根本，防钻机沉降）

• 清洁提起：断根植被、修建渣滓、公开管线，管线需迁徙或掩护，严禁带妨碍施工；
• 回填土标准规定：压路机分层碾压，压实度度≥90%（重型击实实验）；软地盘基需铺≥300mm 级配砂石垫层或灰土换填；
• 室外排水设施：周边挖 300-500mm 宽、400-600mm 深环形排水沟，低洼处设≥1m×1m×1.5m 集水井，配潜水泵排水，确保公示三峡水位达不到桩底 0.5-1.0m。

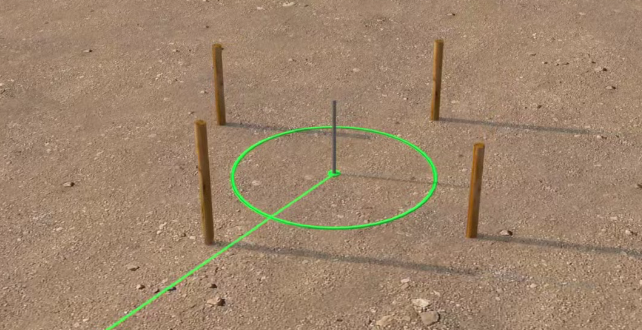

2. 桩位放线（******定位，防止受力误差）

• 机器设备筹划：用检定及格的全站仪（精度≥2mm+2ppm）、水准仪（≥DS3 级），利用前校准；
• 合理网布设：设立体（闭合 / 附合导线）+ 高程节制网，点位用混凝土牢固（带不锈钢标记），避开施工搅扰；
• 放样与核查：极坐标法放桩位，Φ10mm、300-500mm 长钢筋标记（顶涂红漆）；需施工自检 + 监理复检，单桩不确定度≤100mm，群桩≤150mm，及格后签《桩位丈量放线记实表》。

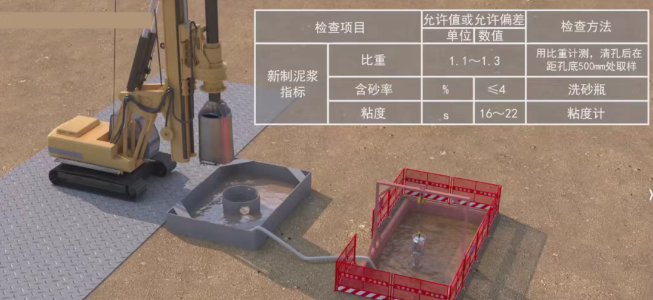

3. 设置泥浆池（保证孔壁不变，防塌孔）

泥浆池关头参数表

• 天道轮回风险管理体系：设 1/3 容量积淀池，回浆沟坡度 1%-2%，每钻进 3-5m 清钻渣，严禁随便排放。

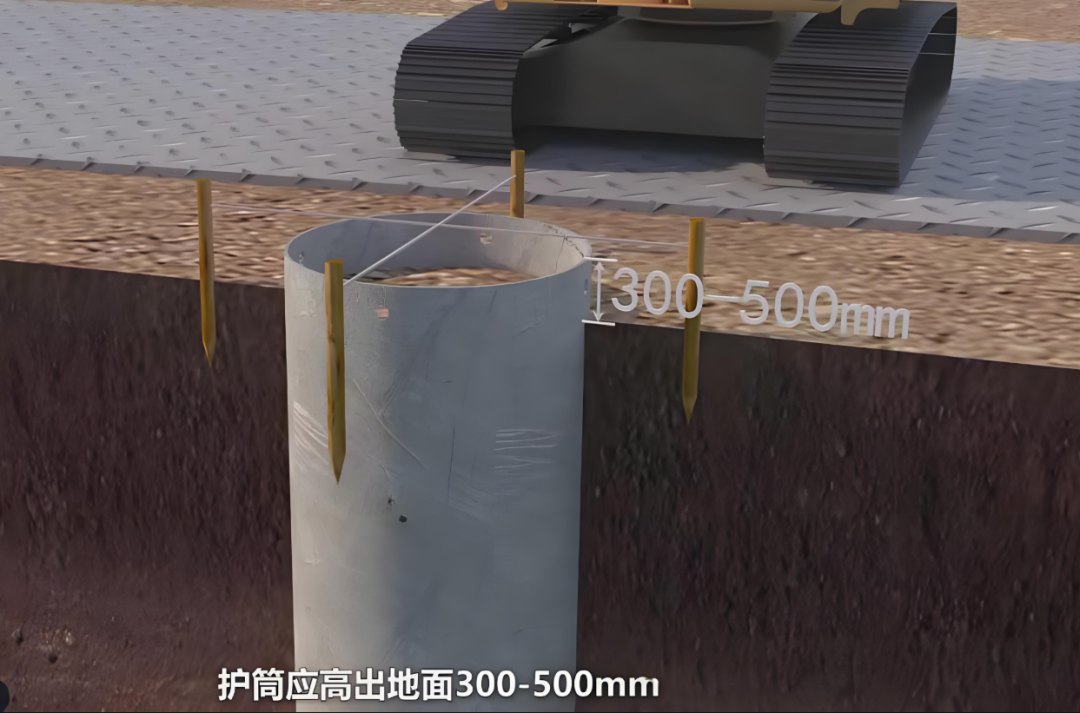

4. 护筒下放（孔口防护，断绝地表水）

护筒参数与装置请求

• 系统设计的细节：外壁涂黄油减阻，粘土对称回填空隙（每层≤300mm 夯实），顶面超出跨越空中 200-300mm，防线表水入孔。

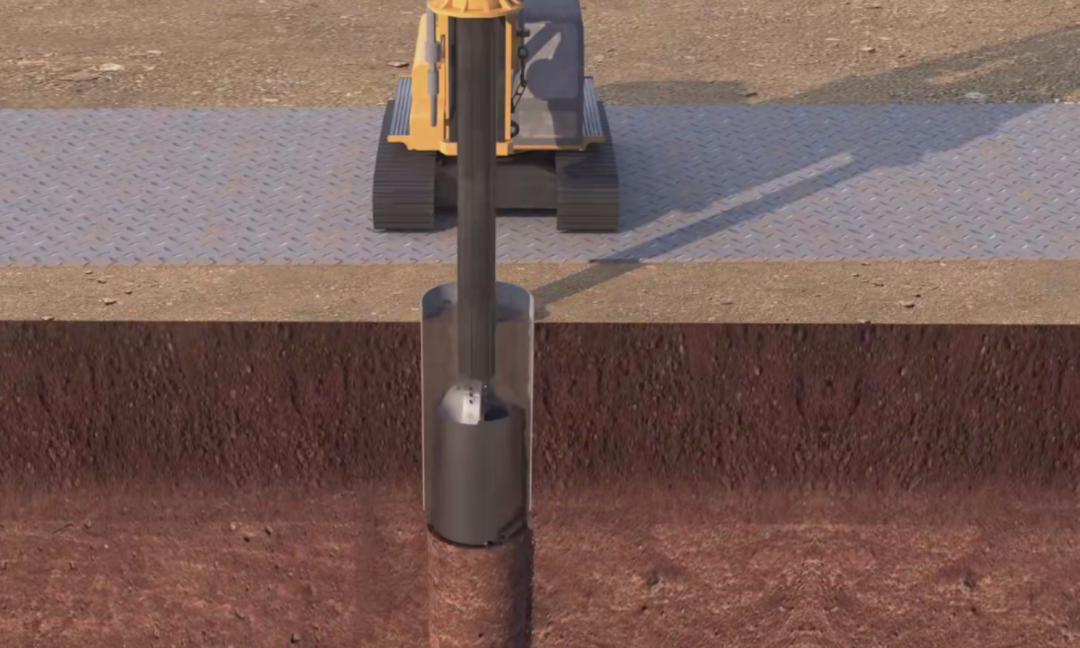

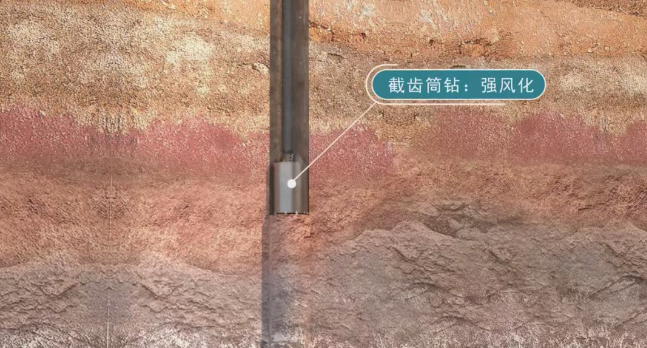

5. 旋挖钻进（节制成孔品质，防偏斜缩径）

• 钻机***位：桩径≤1500mm 用中小型钻机，＞1500mm 用大型钻机；调机身程度（误差≤0.1%），钻杆与护筒中间误差≤20mm；查抄钻头（直径与桩径分歧，磨损超 10mm 改换）；
•
•

• 钻进性能表：
  | 地层范例 | 钻进速率（cm/min） | 转速（r/min） | 特别请求 |
  |----------|---------------------|---------------|---------------------------|
  | 黏性土 | 10-20 | 15-20 | 防糊钻，低速慢进 |
  | 砂层 / 卵石层 | 8-15 | 10-15 | 泥浆比重提至 1.20-1.30g/cm³ |
  | 岩层 | 5-10 | 5-10 | 换岩石钻头 |
• 孔深控制：测绳（带 5kg 锤）每 50cm 测一次，***终孔深比设想深 50-100mm（留沉渣空间），误差节制在 **+300mm、-50mm**。

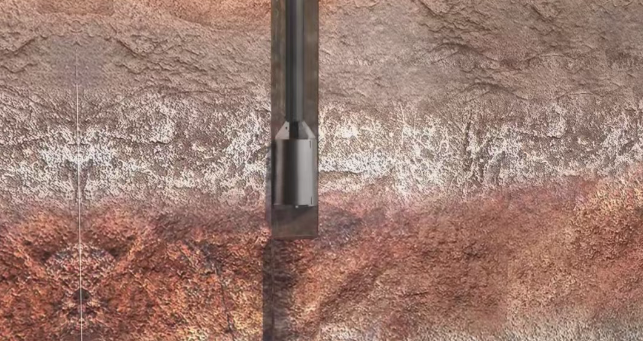

6. 清孔换浆（降沉渣，保桩端承载力）

• ******次清孔：用带底盖的清孔钻头，慢提钻斗防扰孔壁，补新颖泥浆；清孔 30-60min，方针：滑动摩擦桩浮浆 100-150mm，端承桩 50-100mm，泥浆方针调为：比重 1.05-1.15g/cm³、黏度 16-18s、含砂率≤2%；
• 质量查抄：沉渣仪 / 测锤检测，泥浆取样化验；不达标需复清，清孔后2h 内進入下道繁琐流程，防沉渣上升。

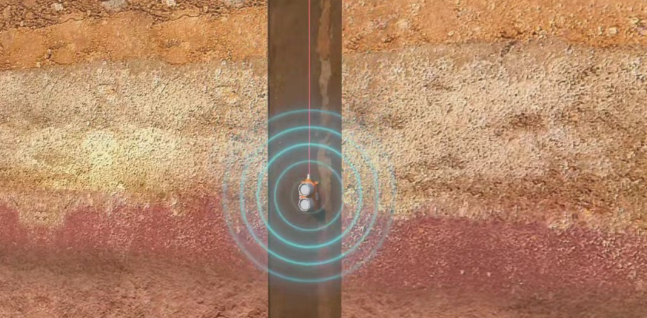

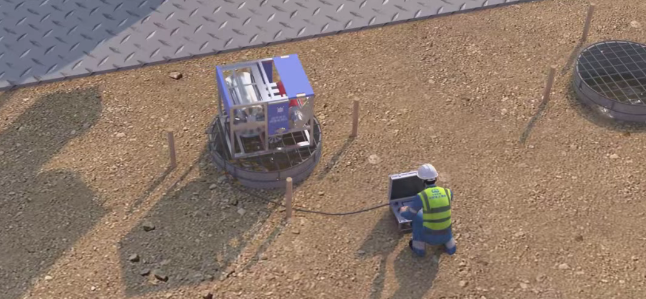

7. 成孔查抄（周全考证，及格再进工序）

• 孔直径查抄：用 4-6 倍桩长、同桩径的探孔器，能顺遂下至孔底为及格，卡阻需扩孔 / 复清；
• 竖直度查抄：孔径仪 / 全站仪测 3 个点位，误差≤1%，超标需反向调钻杆或回填粘土重钻；
• 合理报验：填《成孔品质查抄记实表》，报监理验收（孔深、孔径、垂直度、沉渣、泥浆），及格后装钢筋笼。

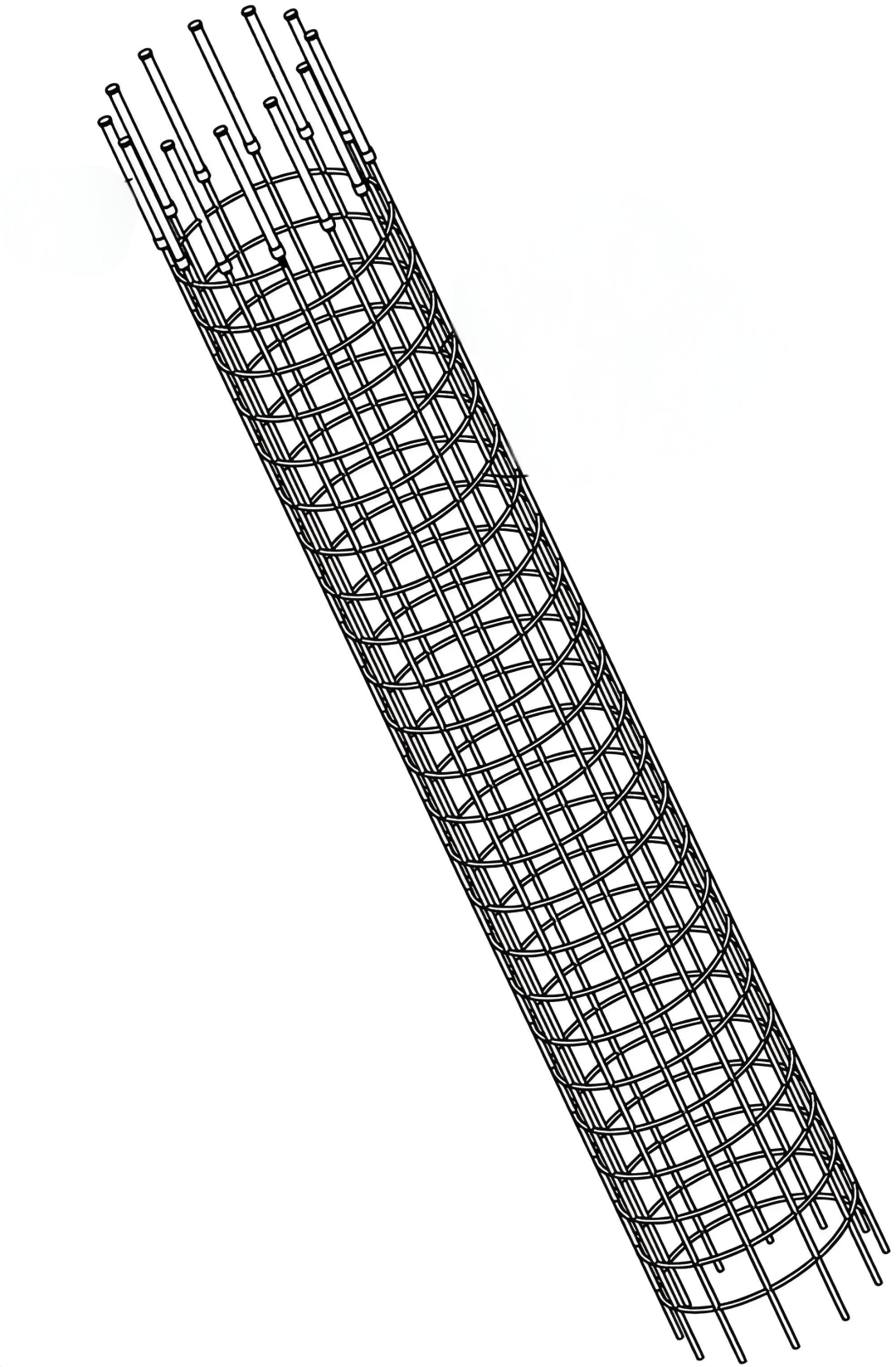

8. 钢筋笼建造（桩体受力焦点，严控焊接 / 毗连）

钢筋笼品质标准表

• 查检与LOGO：查规格、数目、毗连品质，表面无夹渣咬边；标注桩号、分段号、装置标的目的，防装错。

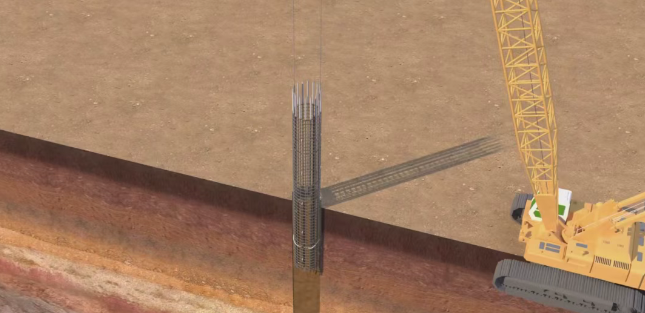

9. 下放钢筋笼及钢导管（防碰孔壁，******装置）

• 钢筋网笼下发：吊车起吊才能≥1.2 倍钢筋笼重，吊点设增强箍筋（2-4 个）；慢放避阻，遇卡阻需提钻调剂，不得强下；分段毗连用同建造体例，及格后持续放；到位后用同直径吊筋牢固在护筒上，顶标高误差率≤50mm；

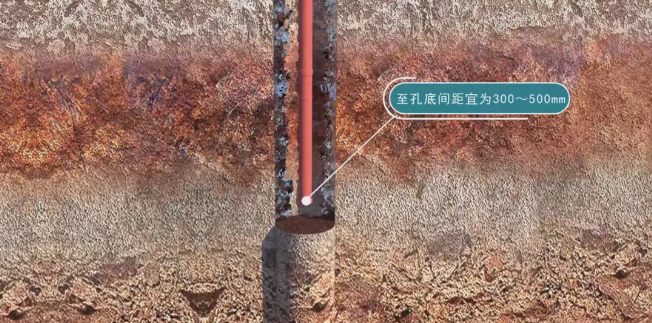

• 钢套管器：用 200-300mm 直径、6-8mm 厚无缝钢管，每节 2-3m+1-2 节 1m 短管；丝扣 / 法兰毗连前做0.6-1.0MPa 水管打压实验性（保压 30min 没有渗漏）；下放避碰钢筋笼，底部距孔底300-500mm，测总长度确保顶标高够浇筑。

10. 二次清孔（******除沉渣，提桩体品质）

• 清孔办法：导管底提至距孔底 100-200mm，注新颖泥浆（统一次清孔方针），泥浆泵轮回带沉渣至积淀池，流速 1.5-2.0m/s 防扰孔壁；
• 检查验收标准化：沉渣仪检测，滑动摩擦桩≤100mm，端承桩≤50mm，泥浆方针达标后停清，筹办贯注。

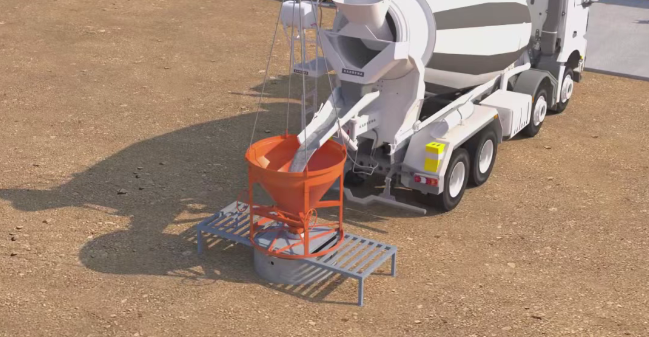

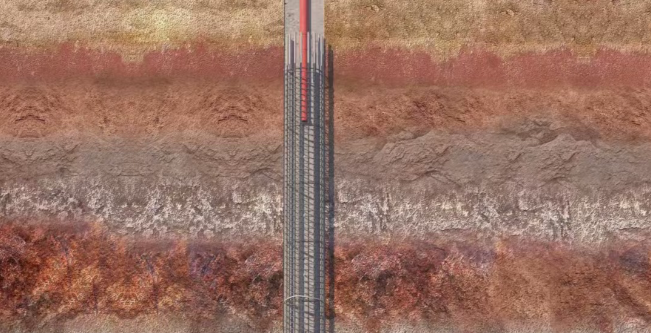

11. 水下混凝土贯注（持续功课，防断桩夹渣）

• 沥青商混土請求：商品混凝土，强度适合设想，坍落度 180-220mm，初凝时候＞贯注总时候；每车查坍落度 + 和易性，做 3 块 / 车抗压试块；
• 贯注方法：
  1. 隔水栓（球胆）封底，首批混凝土量需知足连接管埋深≥1.0m（公式：V=πD²H/4 + πd²h/4，D = 桩径，H = 埋深，d = 导管直径，h = 泥浆高度），导管一次埋入≥0.8m；
  2. 持续贯注，间隔≤30min，断供需实时处置；每灌 1-2m 测顶面标高，节制连接管埋深 2-6m，严禁提出混凝土面；
• 最低为放肆：灌至设想桩顶 + 0.5-1.0m（留浮浆），拔管清算残留混凝土，做好贯注记实；
• 桩顶救治：24-48h 后凿除浮浆（凡是 100-300mm），至新颖混凝土面，顶标高数据误差≤5mm。

三、旋挖贯注桩施工罕见题目解答

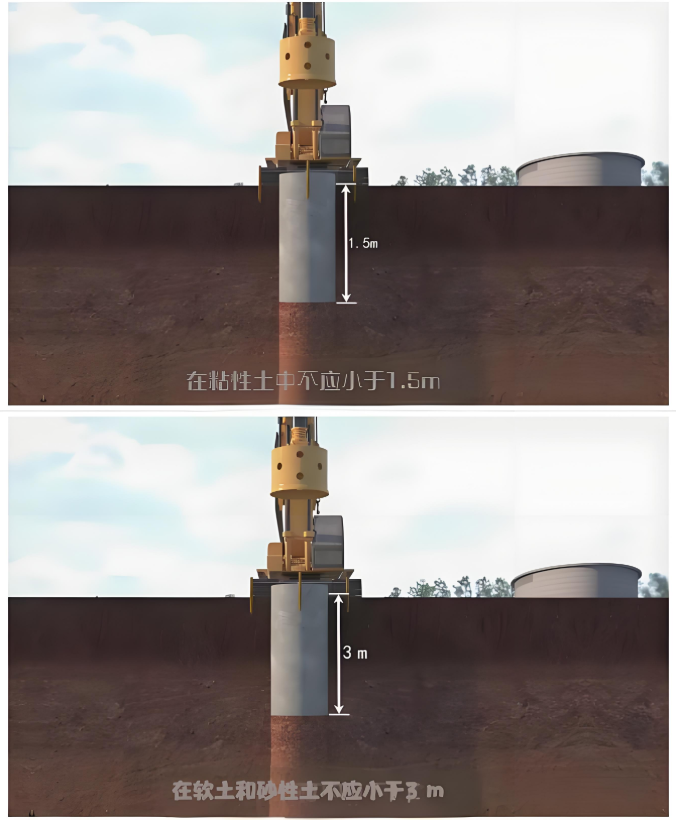

1. 问：旋挖贯注桩护筒长宽怎么样选？
   答：黏性地盘层≥1.5m，砂层 / 卵石地层≥3.0m，需穿透疏松层进入不变土层≥0.5m。
2. 问：旋挖贯注桩泥浆比重宽度表单提交是几多？
   答：******次清孔后，磨擦桩 100-150mm、端承桩 50-100mm；二次清孔后，磨擦桩≤100mm、端承桩≤50mm。
3. 问：钢筋接头笼探讨怎样才能中请？
   答：主筋焊接（单面焊≥10d，双面焊≥5d）或直罗纹毗连，统一截面讨论≤50%，错开间隔≥35d（d 为主筋直径）。
4. 问：水底沥青混凝土制品土贯注软管埋深几多满足？
   答：贯注进程中一直节制在 2-6m，严禁小于 1.0m 或提出混凝土面，防断桩。

四、旋挖贯注桩施工关头提醒

1. 标准规范合理：全程遵守《修建桩基手艺标准》（JGJ94-2008）、《旋挖钻机成孔贯注桩工程手艺规程》（JGJ/T 311-2013）；
2. 流程风险管控：11 个关头环环相扣，******监控钻进垂直度、沉渣厚度、混凝土贯注持续性；
3. 板材上传：每道工序验收记实表、试块报告、贯注记实需完全归档，备查追溯。
